浅析模拟对讲机CE认证中的EMC测试
时间:2018-10-10 14:27:38  作者:临测检测技术(上海)有限公司  点击:
 对讲机类的产品如需销售的欧盟的市场,则必须要求通过CE认证,主要的测试内容包含RF(射频),EMC(电磁兼容),Safety(安规),以及部分频段产品会涉及到SAR(比吸收率)的测试,此前已对此类产品的射频部分的测试项目进行详细的解读,本文将主要介绍电磁兼容部分的测试项目,目前市面上常见的模拟对讲机一般都是采用FM调制方式,工作频率在100多兆赫兹和400多兆赫兹,大功率大致为5W。CE认证

    模拟对讲机CE认证中的EMC测试采用EN 301489-5标准,主要分为两大类测试。EMC测试

    1. EMI 电磁骚扰

      1.1 Radiated emission辐射骚扰

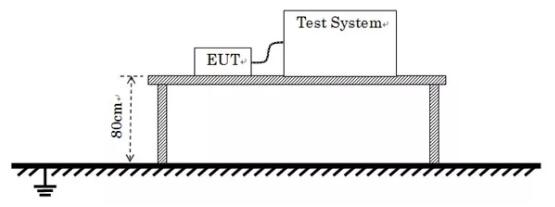

        1.1.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        1.1.2 测试限值
浅析模拟对讲机CE认证中的EMC测试

        1.1.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      1.2 AC mains input/output port传导骚扰

        1.2.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        1.2.2 测试限值
浅析模拟对讲机CE认证中的EMC测试

        1.2.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

    2. EMS 电磁抗扰度

      2.1 RF electromagnetic field辐射抗扰度

        2.1.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        2.1.2 测试限值

    对讲机的音频失真不超过25%。

        2.1.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      2.2 Electrostatic discharge静电抗扰度

        2.2.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        2.2.2 测试限值

    接触放电+/- 4KV,空气放电+/- 8KV。

        2.2.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      2.3 Fast transients common mode电快速脉冲抗扰度

        2.3.1 测试布置图

浅析模拟对讲机CE认证中的EMC测试


        2.3.2 测试门限

    对讲机音频失真不超过25%。

        2.3.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      2.4 RF common mode传导抗扰度

        2.4.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        2.4.2 测试限值

    音频失真不大于25% .

        2.4.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      2.5 Voltage dips and interruptions电压跌落和瞬断

        2.5.1 测试布置图
浅析模拟对讲机CE认证中的EMC测试

        2.5.2 测试限值

    对讲机音频失真不超过25% .

        2.5.3 测试案例展示
浅析模拟对讲机CE认证中的EMC测试

      2.6 Surges, line to line and line to ground浪涌

        2.6.1 测试布置图

浅析模拟对讲机CE认证中的EMC测试


        2.6.2 测试限值

    对讲机音频失真不超过25%。
